Размер товара
Параметры продукта

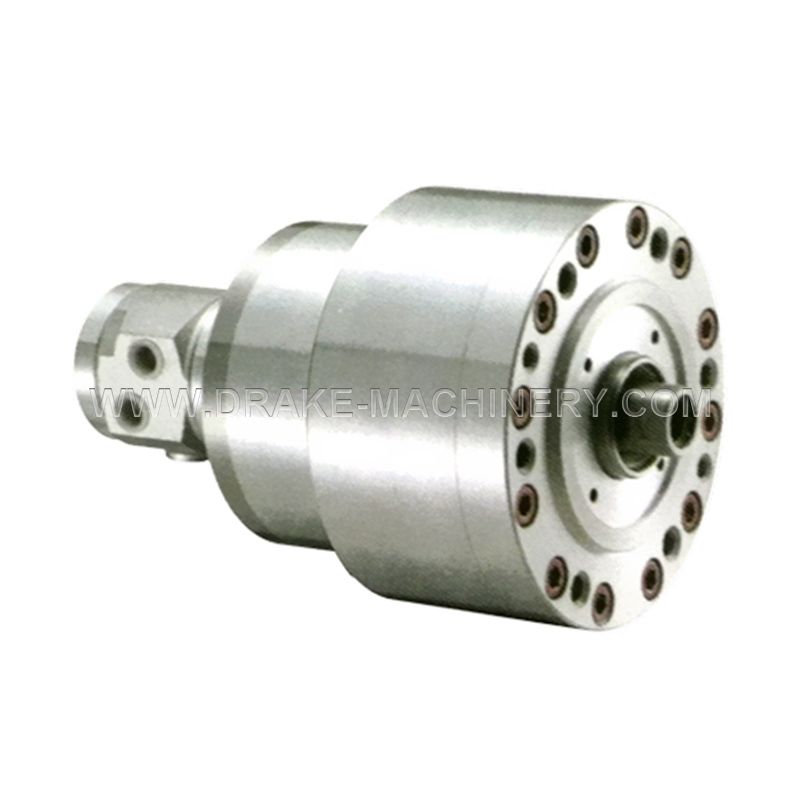

● Корпус цилиндра изготовлен из высококачественного алюминиевого сплава, легкий, небольшой, двухштоковый поворотный цилиндр.
● Благодаря встроенному «обратному клапану» можно эффективно предотвратить вылет заготовок при резком падении давления.
Размеры (мм) | |||||||||
Спецификация | А | Б | л | L1 макс. | L1 мин | L2 макс. | L2 мин | ||
Модель | |||||||||
РД-120ЗН | 125 | 130 | 228 | 35 | 15 | 60 | 40 | ||
РД-125ЗН | 238 | 10 | 55 | 30 | |||||
Технические характеристики | |||||||||
Спецификация | Площадь поршня Eff (см²) | Ход поршня (мм) | Макс. Скорость (об/мин) | Макс. давление МПа(кгс/см²) | Момент инерции (кг.м²) | Вес (кг) | |||
Модель | Продлевать | Втягивание | |||||||
А | Б | А | Б | ||||||
РД-120ЗН | 122.7 | 126 | 116 | 113 | 20 | 5000 | 30(3,0) | 0.14 | 11.2 |
РД-125ЗН | 25 | 0.15 | 11.4 | ||||||
Сливное отверстие должно быть независимо соединено с масляным баком во избежание противодавления. | |||||||||
